1、總則
1.1 本規范書適用于貴公司電伴熱帶工程條件、性能、安裝、調試及售后服務方面的技術要求、管道工程、還包括電伴熱帶的使用。
1.2本規范書所提出的是較低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文。我方保證提供符合規范書要求和現行中國或國際通用標準的優質產品。
1.3我方提供的產品是全新的和先進的，有在電伴熱工程中應用或供貨的業績，或類似條件下的應用業績。
1.4在簽訂合同之后三日內，需方有權提出因規范、標準和規程發生變化而產生的一些補充修改要求，我方遵守這個要求，但具體款項內容由供需雙方共同商定。
1.5本規范書所使用的標準，如遇到與需方所執行的標準不一致時，按較高的標準執行，但不低于較新中國國家標準。如果本規范書與現行使用的有關中國標準以及中國部頒標準有明顯抵觸的條文，我方及時書面通知需方進行解決。
1.6采用規范與標準
設計的產品標準、規范；工程標準、規范；驗收標準、規范必須完全滿足所有中華人民共和國的相關條例及規范，包括（但不限于此）：
GB14048 《低壓開關設備和控制設備》
GB7251 《低壓成套開關設備和控制設備》
GB/T4026 《人機界面標志標識的基本和安全規則設備端子和導體終端的標識》
GB3836.1 《爆炸性氣體環境用電氣設備第 1 部分：通用要求》
GB3836.2 《爆炸性氣體環境用電氣設備第 2 部分：隔爆型”d”》
GB3836.3 《爆炸性氣體環境用電氣設備第 3 部分：增安型”e”》
GB19518.1 《爆炸性氣體環境用電氣設備電阻式伴熱帶第 1 部分通用和試驗要求》
GB50058 《爆炸和火災危險環境電力裝置設計規范》
GB/T14549 《電能質量公用電網諧波》
GB4208 《外殼防護等級》
《管道和設備保溫、防結露及電伴熱》 03S401規范
《電氣裝置安裝工程施工及驗收規范》
《1KV及以下配線工程施工及驗收規范》 GB50170-92
《盤柜及二次回路結線施工及驗收規范》 GB60171-20
《伴熱帶線路施工及驗收規范》 GB50168-92
《電工電子產品基本環境試驗規程》 GB2423
《電子測量儀器電磁兼容性試驗規范》 總則GB6833.1
《電子測量儀器電磁兼容性試驗規范》 GB6833
《國際電工委員會標準》 IEC-800
電氣部分按國家現行的有關標準和規范執行。所有與設計、制造、使用本次招標采購設備有關的國際標準、國家標準、行業標準、地方標準及規定。
2、電伴熱帶介紹
針對貴公司輸焦油管道伴熱系統，我集團設計1種電伴熱帶系統（詳見設計說明）。
并聯恒功率電伴熱帶(30W/M)及電氣附件、安裝附件、非防爆數顯溫度控制箱。
2.1并聯恒功率電伴熱帶工作原理
根據焦耳定律開知，電流通過導線不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。并聯恒功率電熱伴帶是采用一種耐高溫塑料為外護套、鎳鉻絲作為發熱材料的特殊伴熱產品。并聯恒功率電伴熱帶發熱功率選擇范圍為2～40W/m，較高管道伴熱溫度可達205℃。該系列伴熱材料的伴熱量與工作電壓、發熱芯線和電伴熱帶長度有關。適用于0～205℃伴熱、防凍的管道以及復雜的特殊管道設備等。
2.2優點
并聯恒功率伴熱帶是一種新型的電伴熱產品，它與自限溫電伴熱帶相比，其較大特點是發熱穩定，功率不受環境的變化而變化。因此特別適用于石油、化工、電力、碼頭、消防等行業的輸送管線及貯罐伴熱應用，并能在0～205℃狀態下、快速起動，溫度均勻，因每一局部皆可因其被伴熱處的溫度變化自動調節.安裝維護簡單、全天服務，自動化水平高，運行及維護費用低。 安全可靠、用途廣、不污染環境、壽命長。
3、技術性能指標
3.1產品基本參數
HWL并聯恒功率電熱帶
3.1.1規格型號： HWL2(Q)-J2-30
溫度等級：高溫型
電壓等級：220V
標稱功率：30W/m±5％；
3.2產品性能參數
3.2.1溫度范圍：
較高工作溫度： 150℃；較高承受溫度： 205℃；
3.2.2施工溫度：較低-40℃；
3.2.3絕緣電阻：常溫20℃時，測試絕緣電阻大于20MΩ；
3.2.4啟動電流： 無
3.3 適用條件
3.3.1周圍空氣溫度 較高溫度：50℃；較低溫度：-40℃；日照強度：0.5W/cm2（風速3.4m/s）；
3.3.2多年平均相對濕度：48%；
3.3.3地震烈度7度；
峰值加速度0.15g；
3.3.4較大積雪深度：35cm；
3.3.5較大覆冰厚度：30mm（風速3.5m/s）。
3.4 并聯恒功率電熱帶結構
3.4.1 母線：銅芯線；
3.4.2 絕緣層：耐高溫塑料；
3.4.3 屏蔽層：鋁鎂合金絲，覆蓋密度80%；
3.4.4 內(外) 護套層: 耐高溫塑料；
3.4.5 發熱材料：鎳鉻絲。
3.5 并聯恒功率電熱帶應用
并聯恒功率電熱帶可在設計范圍下長期連續使用，其額定輸出功率隨測溫元件輸出信號的改變，由控制箱根據測溫信號的變化進行自動調節，使電熱帶的電源得到控制，并能使管道溫度控制到設定的范圍內。

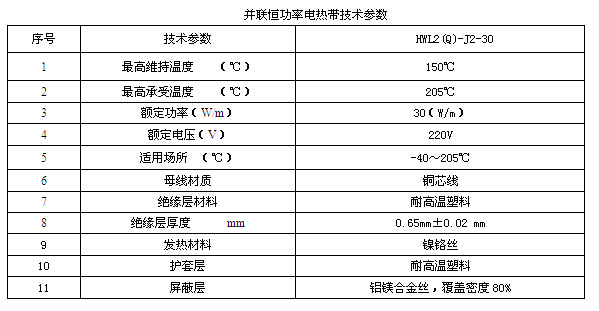

3.6技術數據表
二、 設計說明
1、管道及設備電伴熱技術條件

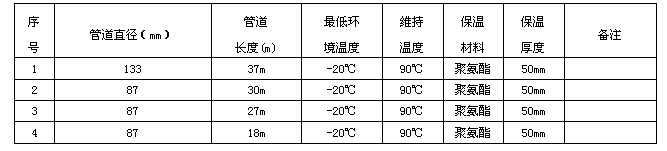

管道參數：詳見以下數據表(甲方提供)
2.1計算出管道實際散熱量QT，
QT=1.5×2π×λ×（Tv-Td）/[Ln（Do+2×δ）/Do]
QT——單位長度的熱損失（W/m）；
Tv——設備的維持溫度（℃）；
Td——較低環境溫度（℃）；
λ——保溫材料的導熱系數W/（m·℃）；
Do——保溫層外徑；
δ——保溫層厚度；

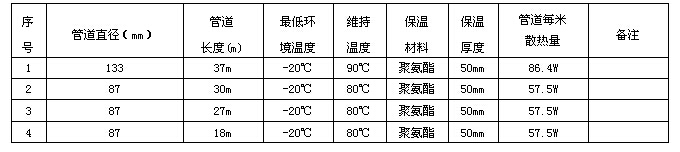

2.2根據以上公式計算出管道每米的散熱量見表如下：

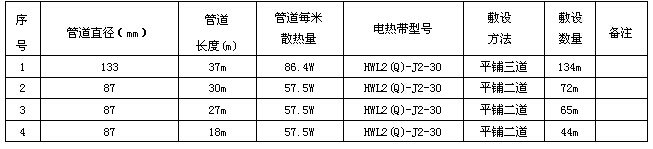

2.3管道電熱帶的選型及敷設見下表
以下管道敷設數量應考慮閥門和其它的20%的富余量
并聯恒功率電伴熱帶(HWL2(Q)-J2-30) 數量合計：315m,取整數：400m （肆佰米整）
三、配電說明
安邦電氣集團有限公司針對貴公司電伴熱帶的使用特點，開發出專門適應于電伴熱配套的專用溫控箱。經過廣大客戶使用后一致反映，該溫控箱不僅性能穩定，而且經久耐用。專用溫控箱主要由主斷路器、交流接觸器、分路漏電保護斷路器、溫控系統等組成。我集團針對設備項目的實際要求，特做出如下設計：
1、設計要求：
數顯溫度控制箱電源AC220V/380V 50HZ，數顯溫度控制箱選用非防爆型。
2、配電箱設計：
*提供的溫控箱附有電氣原理圖，二次接線原理圖等。
*我集團提供的溫控箱按照國標GB3797（1ECD439—1）進行生產，箱內所用元件按照國際電工委員會IEC898，IEC947—2，IEC1009標準制造，符合中國電工產品認證委員會CCEE安全認證要求，溫控箱的安裝和測試在我集團進行，并通過功能性測試。
四、安裝施工方案說明
一、施工前準備工作
1、管道系統
（1）管道系統與配備都已施工完畢；
（2）防銹防腐涂層已干透；
（3）銼去所有毛刺和利角。
2、電伴熱帶和配件
（1）檢查電伴熱帶表面是否在運輸過程中破損；
（2）絕緣性能是否良好（用500VDC搖表搖試，絕緣電阻≥20MΩ）；
（3）電伴熱帶與所有配件的型號與設計要求一致。
二、電伴熱帶施工方法
1、并聯和串聯恒功率電伴熱帶用強力壓敏膠帶每隔30~50cm處，將電伴熱帶固定于管道上。
2、并聯恒功率電伴熱帶尾端應可靠密封, 嚴禁短接。
3、串聯恒功率電熱帶在線路的首尾端接電源。
4、按照設計方案，電伴熱帶的敷設方式為平行敷設。安裝完成后，用鋁箔膠帶沿電伴熱帶方向緊貼在管道或罐體上。
6、所有散熱體應按設計要求預留所需電伴熱帶長度，并應注意下列幾點：
※散熱體應有設計所需電伴熱帶的長度。
※電伴熱帶嚴禁互相重疊或交叉使用。
※敷設方法應盡可能使散熱體在必要時，隨時可拆除進行維修或更換，而不損壞電伴熱帶或影響其它線路。
三、數顯溫控箱安裝
※按低壓電氣規范要求安裝數顯溫控箱。
※數顯溫控箱應固定在安全，合理的位置。
※數顯溫控箱應可靠接地。
※嚴格按照數顯溫控箱出廠的圖紙接線。
※數顯溫控箱通電前應仔細檢查。
四、溫度探頭安裝
※溫度探頭應安裝在整根伴熱電纜的首尾端。
※溫度探頭應嚴格固定在保溫層內。
※溫度探頭與配電箱間用電源接線盒連接。
※溫度探頭與配電箱間距離過遠，可使用溫度變送器以改變傳輸方法。
※溫度探頭應在通電后觀察是否顯示正常。
五、配件安裝
※按設計要求選用配件。
※所用密封圈需與電伴熱帶相配，并和防水封膠、防爆膠泥結合。
※供電接線盒盡可能接近管道線路的供電端。
※按配件安裝說明書準備線口。
六、保溫層安裝
電伴熱帶施工測試后，應立即進行保溫層安裝，并注意以下幾點：
※所采用保溫層的材料、厚度和規格與設計圖要求符合；
※施工時，保溫材料必須干燥。
※保溫層施工時，應避免損傷電伴熱帶。
※保溫層施工后，應立即對電伴熱帶進行絕緣測試。
※在保溫層外加警示標簽，注明“內有電伴熱帶”等字樣，更需注明所有配件的位置。
七、注意事項
※電伴熱帶安裝時，嚴謹破壞絕緣層，必須緊貼于被加熱體，以提高熱效率。
※串聯電伴熱帶一端接入電源，另一端線芯需可靠短接，供電：Y型接法。
※潮濕防爆場合應配套防爆接線盒和終端接線盒。
※接線后應用硅橡膠密封。
※按電伴熱各路的電壓、電流等參數，選擇漏電保護裝置等。
六、質量承諾
1、本質量承諾規定，伴熱系統供應商提供的設備為全新的、先進的、成熟的、完善的、安全可靠的，且設備的技術經濟性能符合GB/T19835-2005的要求。本公司電伴熱各項技術性能指標，均達到國內優質水平。
2、伴熱系統成套供應商提供詳細的供貨清單，以及安裝和檢修所需的專用工具和消耗材料。并在箱內提供《電伴熱安裝手冊》。
3、伴熱系統工程由我方負責安裝指導，提供一年質保。在質保期內，非人為因素造成的損壞，免費提供備品備件、維修工具和材料。
4、超過質保期時效，我公司在設計使用年限以內，提供有償?shù)膫淦穫浼?、維修工具、材料和技術指導等服務。
