詳細說明：

35kv及以下交聯聚乙烯絕緣電力電纜

本產品適用于固定敷設在交流50Hz，額定電壓35kv及以下的電力輸配電線路上作輸送電能。與聚氯乙烯絕緣電力電纜相比，該產品不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕性能的能力，而且結構 簡單、重量輕、不受敷設落差限制，長期工作溫度(90℃)等特點。

一、生產執行標準:

本產品按GB12706《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》和GB12666《電線電纜燃燒實驗方法》標準生產，同時還可根據用戶需要按國際電工委員會推薦的IEC標準、英國BS標準、德國DIN標準、美國ICEA標準及日本JIS標準生產。

二、用途：

本產品適用于35KV及以下電力輸配電系統中、供輸配電能之用。廣泛用于電力、建筑、工礦、治金、石油、化工、交通等部門，已完全替代了油浸紙絕緣電力電纜和部分替代聚氯乙烯絕緣電力電纜。

三、使用特性及主要技術性能

1、額定電壓U0/U分為0.6/1KV、1.8/3KV、3.6/6KV、6/6KV、6/10KV、8.7/15KV、12/20KV、21/35KV、26/35KV。

2、導體長期允許的較高工作溫度為90度，短路時（較長持續時間不超過5秒），電纜導體的較高溫度不超過250度。

3、導體直流電阻符合GB/T3956的規定。

4、敷設時的環境溫度不低于0度，低于0度時應先加熱，較小彎曲半徑不小于電纜外徑的15倍。

5、電纜敷設不受落差限制。

6、工頻電壓試驗：U0為3.6KV及以下電纜：2.5 U0+2KV/5min不擊穿，U0為3.6K及上電纜：2.5 U0/5min不擊穿。

7、局部放電實驗：U0為1.8KV以上和18KV及以下時1.5 U0下放電量不大于20PC；U0為18KV以上，1.5 U0下放電量不大于10PC。

8、阻燃特性：阻燃電纜能經受GB18380規定的成束燃燒試驗。低煙低鹵阻燃電纜能經受GB18380規定的成束燃燒試驗，且燃燒時煙濃度應符合GB18380的規定，燃燒析出氣體中HCL含量應≤100mg／g,并符合IEC754-1的要求。低煙無鹵阻燃電纜能經受GB18380規定的成束燃燒試驗、且燃燒時的煙濃度應符合GB18380的規定，燃燒析出氣體水溶液的PH值≥4.3，導電率≤10μs/mm并符合IEC754-2的要求。

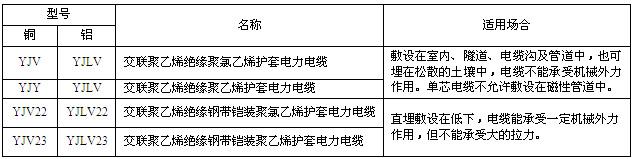

四、電纜的型號、名稱及適用場合

備注：1、還可根據用戶需要，生產鋼絲鎧裝型結構，如：YJV32、YJLV32、YJV33、YJLV33。  2、需要阻燃型電纜，應在原型號前加“ZR-”表示。

五、電纜結構示意圖：

 1-導體   2-絕緣   3-繞包層   4-內襯層   5-鎧裝層   6-外護套

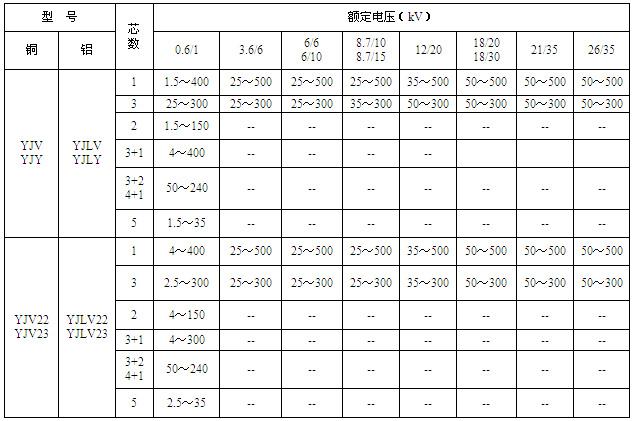

六、電纜的額定電壓、標稱截面及芯數

0.6/1KV聚氯乙烯絕緣電力電纜

本產品適用于交流額定電壓0.6/1kv的線路中，供輸配電能用。

一、生產執行標準：

GB/T12706.1等同采用國際電工委員會IEC60502。

二、使用特點：
   1、電纜導體長期允許工作溫度不超過70℃。
   2、短路時（較長持續時間不超過5S）電纜導體的較高溫度不超過160℃。
   3、敷設電纜時的環境溫度應不低于0℃，較小彎曲半徑應不小于電纜外徑的10倍。

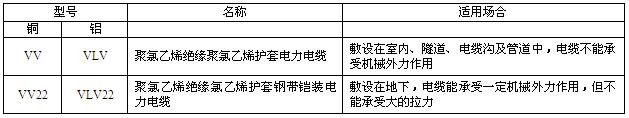

三、電纜基本型號名稱

注：1、本公司可根據客戶的需要提供阻燃性、耐火型電力電纜產品，訂貨時在原型號前加“ZR-”,表示阻燃型，加“NH-”表示耐火型。2、本公司也可根據用戶的需要，提供VV32型、VLV32型鋼絲鎧裝電力電纜，單芯鋼絲鎧裝電纜應采用隔磁措施。

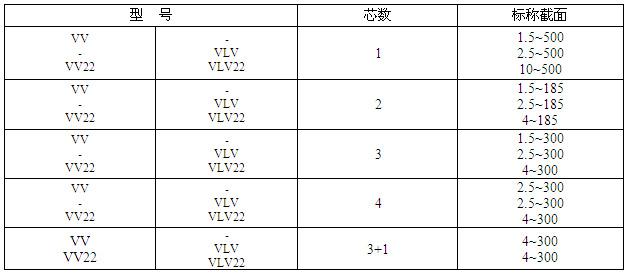

四、生產范圍

注：1、本公司可根據用戶需要，提供五芯機構電纜產品。

      2、用于交流系統的單芯鎧裝層應采用非磁性金屬待繞包。

五、電纜主要技術參數

1、20℃時導體較大支流電阻值應滿足GB/T3956標準中的2類導體的規定。

2、工頻交流耐壓試驗A.C. Voltage  Test

單芯無屏蔽電纜應將其浸入水中1小時，在導體和水之間施加試驗電壓3.5KV/5min;多芯電纜應依次在每根絕緣導體對其余導體之間施加試驗電壓3.5KV/5min，絕緣均應無擊穿。
